เหล็กไวด์แฟรง

Homeเหล็กรูปพรรณเหล็กไวด์แฟรง

เหล็กไวด์แฟรง

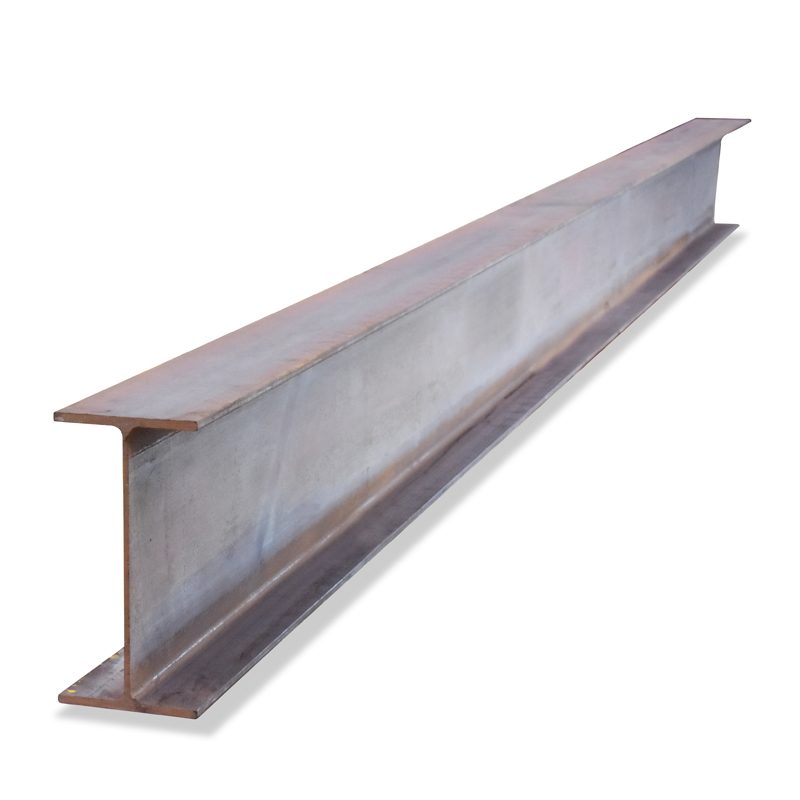

เหล็กไวด์แฟรงค์ มีรูปทรงลักษณะเดียวกับเหล็กไอบีม แต่มีขนาดบางกว่า นิยมใช้สำหรับงานโครงสร้างทั่วไป และงานเชื่อม

หมวดหมู่:

รายละเอียด

ขนาดที่กำหนด
H X B
(มม.)		 มิติส่วนมาตรฐาน (มม.) ความยาว น้ำหนัก
(กก./เส้น)
H B t1 t2 r
100 x 50 100 50 5.00 7.00 8.00 1 9.30
6 55.80
9 83.70
12 111.60
148 x 100 148 100 6.00 9.00 11.00 1 21.10
6 126.60
9 189.90
12 253.20
150 x 75 150 75 5.00 7.00 8.00 1 14.00
6 84.00
9 126.00
12 168.00
194 x 150 194 150 6.00 9.00 13.00 1 30.60
6 183.60
9 275.40
12 367.20
200 x 100 200 100 5.50 8.00 11.00 1 21.30
6 127.80
9 191.70
12 255.60
250 x 125 250 125 6.00 9.00 12.00 1 29.60
6 177.60
9 266.40
12 355.20
294 x 200 294 200 8.00 12.00 18.00 1 56.80
6 340.80
9 511.20
12 681.60
300 x 150 300 150 6.50 9.00 13.00 1 36.70
6 220.20
9 330.30
12 440.40
340 x 250 340 250 9.00 14.00 20.00 1 79.70
6 478.20
9 717.30
12 956.40
350 x 175 350 175 7.00 11.00 14.00 1 49.60
6 297.60
9 446.40
12 595.20
390 x 300 390 300 10.00 16.00 22.00 1 107.00
6 642.00
9 963.00
12 1284.00
400 x 200 400 200 8.00 13.00 16.00 1 66.00
6 396.00
9 594.00
12 792.00
440 x 300 440 300 11.00 18.00 24.00 1 124.00
6 744.00
9 1116.00
12 1488.00
450 x 200 450 200 9.00 14.00 18.00 1 76.00
6 456.00
9 684.00
12 912.00
488 x 300 488 300 11.00 18.00 26.00 1 128.00
6 768.00
9 1152.00
12 1536.00
500 x 200 500 200 10.00 16.00 20.00 1 89.60
6 537.60
9 806.40
12 1075.20
588 x 300 588 300 12.00 20.00 28.00 1 151.00
6 906.00
9 1359.00
12 1812.00
594 x 302 594 302 14.00 23.00 28.00 1 175.00
6 1050.00
9 1575.00
12 2100.00
600 x 200 600 200 11.00 17.00 22.00 1 106.00
6 636.00
9 954.00
12 1272.00
700 x 300 700 300 13.00 24.00 28.00 1 185.00
6 1110.00
9 1665.00
12 2220.00
800 x 300 800 300 14.00 26.00 28.00 1 210.00
6 1260.00
9 1890.00
12 2520.00
900 x 300 900 300 16.00 28.00 28.00 1 243.00
6 1458.00
9 2187.00
12 2916.00
